Πώς λειτουργεί ένα ψυκτικό συγκρότημα;
Η διαδικασία λειτουργεί σε βρόχο, αλλά θα ξεκινήσουμε από εκεί που το ψυκτικό μέσο συνδέεται με τον εξοπλισμό διεργασίας σας.
Το ψυκτικό του συστήματος απορροφά τη θερμική ενέργεια από τη διαδικασία σας, προκαλώντας συνήθως αλλαγή φάσης σε αέριο. Στη συνέχεια, το αέριο ψυκτικό κυκλοφορεί σε έναν συμπυκνωτή ο οποίος αποβάλλει τη θερμότητα μέσω εξατμιστικής συμπύκνωσης ή ενός πύργου ψύξης. Αυτή η ανταλλαγή θερμότητας συμπυκνώνει το ψυκτικό μέσο σε ένα ψυχρότερο υγρό που αποστέλλεται πίσω στην πηγή θέρμανσης για να ξεκινήσει ξανά ο κύκλος.
Τι τύποι ψυκτικών ουσιών χρησιμοποιούνται στα ψυκτικά συγκροτήματα;
Ο τύπος του ψυκτικού που χρησιμοποιείται σε ένα ψυκτικό συγκρότημα βασίζεται στις ανάγκες διεργασίας και στο κόστος. Τα πιο δημοφιλή ψυκτικά που χρησιμοποιούνται είναι είτε νερό είτε μείγμα νερού και άλλης ουσίας με κατάλληλες ιδιότητες αγωγιμότητας της θερμότητας - όπως οι ενώσεις γλυκόλης.
Νερό
Η χρήση του νερού ως υγρού ψύκτη είναι οικονομική, καθώς στις περισσότερες περιπτώσεις το νερό μπορεί να προμηθευτεί εύκολα με ελάχιστο κόστος. Εναλλακτικά, καθαρισμένο νερό (απιονισμένο νερό, αντίστροφη όσμωση) μπορεί να χρησιμοποιηθεί σε ψύκτη με βάση το νερό για να επιτευχθεί υψηλότερη απόδοση ψύξης.
Γλυκόλη
Τα ψυκτικά με βάση τη γλυκόλη αποτελούνται είτε από αιθυλενογλυκόλη είτε από προπυλενογλυκόλη. Ενώ αυτές οι δύο παραλλαγές έχουν παρόμοιες φυσικές ιδιότητες, δεν πρέπει ποτέ να αναμιγνύονται. Τα κύρια πλεονεκτήματα που προσφέρουν τα ψυκτικά γλυκόλης είναι η βελτιωμένη αντοχή στη διάβρωση καθώς και οι αντιψυκτικές ιδιότητες.
Γιατί χρησιμοποιείται η γλυκόλη για ψύξη
Η χρήση ενός μείγματος γλυκόλης-νερού ως ψυκτικού υγρού έχει διάφορα πλεονεκτήματα σε σχέση με τη χρήση απλού νερού ως υγρού ψύκτη. Αυτά τα πλεονεκτήματα οφείλονται στις μοναδικές φυσικές του ιδιότητες που περιλαμβάνουν χαμηλότερο σημείο πήξης από το νερό.
Μεταφορά θερμότητας νερού εναντίον γλυκόλης

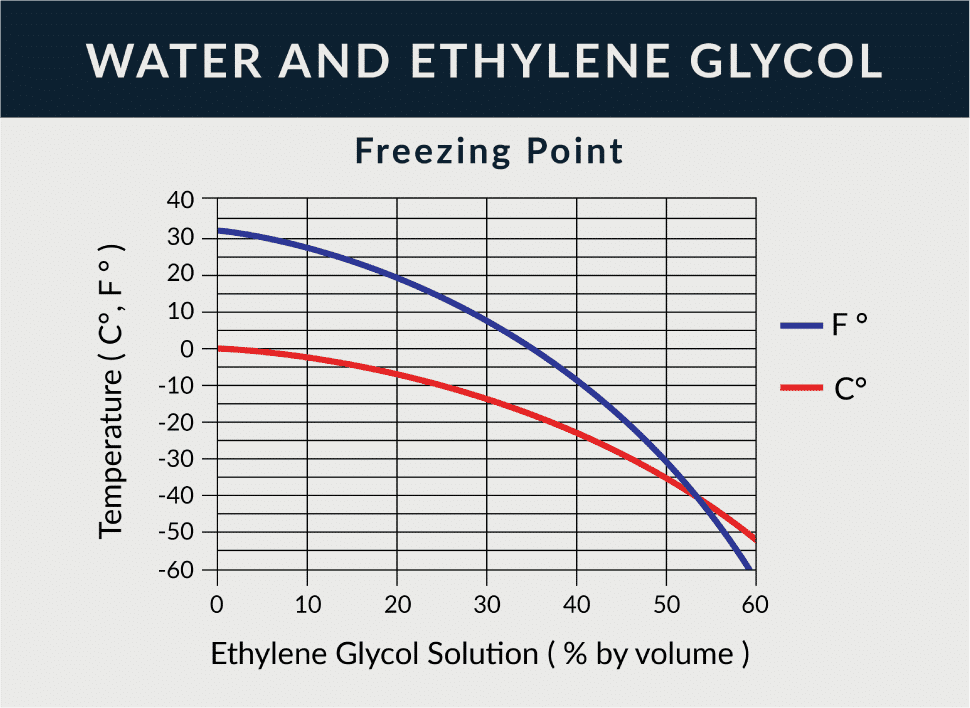

Για νερό χωρίς ακαθαρσίες, το σημείο πήξης είναι 32 βαθμοί F, το οποίο είναι πολύ υψηλότερο σε σύγκριση με την καθαρή αιθυλενογλυκόλη, η οποία αλλάζει στη στερεά της κατάσταση στους 8,9 βαθμούς F. Όταν ένα μείγμα γλυκόλης-νερού μεταβάλλεται, το σημείο πήξης του ψυκτικού υγρού επίσης αλλαγές. Για να αναφέρουμε ένα παράδειγμα, 10 τοις εκατό αιθυλενογλυκόλη θα παγώσει στους 25,9 βαθμούς F ενώ ένα διάλυμα γλυκόλης 60 τοις εκατό θα παγώσει στους -63 βαθμούς F.
Από την παραπάνω ανάλυση, είναι σαφές ότι η γλυκόλη έχει ψυκτικές ιδιότητες που είναι πιο κατάλληλες για χρήση σε ψυκτικά συγκροτήματα που αναμένεται να λειτουργούν σε περιβάλλοντα χαμηλής θερμοκρασίας. Σε αυτές τις θερμικές συνθήκες, ένα ψυκτικό υγρό θα παγώσει και θα εμποδίσει την κυκλοφορία του ψυκτικού συγκροτήματος, ενώ θα μειώσει τη συνολική απόδοση.
Αντίθετα, η χρήση ενός ψύκτη με βάση τη γλυκόλη θα επωφεληθεί από τις αντιψυκτικές του ιδιότητες διασφαλίζοντας ότι το ψυκτικό παραμένει σε επιθυμητή ρευστή κατάσταση.
Ψύκτη γλυκόλης εναντίον ψύκτη νερού
Τόσο οι ψύκτες γλυκόλης όσο και οι ψύκτες νερού μπορούν να χρησιμοποιηθούν για την ικανοποιητική διάχυση της θερμότητας που παράγεται από τη διαδικασία παραγωγής σας. Η θεμελιώδης διαφορά μεταξύ των δύο τύπων ψύκτη έγκειται στις διακυμάνσεις στα σημεία πήξης τους καθώς και στις ικανότητες αγωγιμότητας της θερμότητας.
Η καθαρή γλυκόλη ή ένα μείγμα γλυκόλης και νερού έχει πολύ χαμηλότερο σημείο πήξης από αυτό του καθαρού νερού. Κατά συνέπεια, τα ψυκτικά συγκροτήματα με βάση τη γλυκόλη ταιριάζουν καλύτερα σε περιβάλλοντα χαμηλής θερμοκρασίας. Αντίθετα, το νερό έχει καλύτερη ικανότητα να συγκρατεί και να μεταφέρει τη θερμότητα από μια σχετική διαδικασία από ότι ένα μείγμα γλυκόλης. Ως αποτέλεσμα, η απόδοση της μεταφοράς θερμότητας για έναν ψύκτη νερού θα είναι υψηλότερη από αυτή ενός ψύκτη γλυκόλης.
Συνολικά, οι χειριστές πρέπει να λάβουν υπόψη τις θερμοκρασίες περιβάλλοντος για το περιβάλλον εγκατάστασης πριν επιλέξουν έναν τύπο ψύκτη.
Πώς λειτουργεί ένα σύστημα ψύξης γλυκόλης;
Μια μονάδα ψύκτη γλυκόλης αποτελείται από ένα συστατικό ψύξης και έναν σωλήνα που περιέχει ένα μείγμα γλυκόλης-νερού ως ψυκτικό. Το κρύο υγρό από τη μονάδα ψύξης διοχετεύεται μέσω των σωληνώσεων που συνδέονται με έναν θερμικό εναλλάκτη που περιβάλλει μια θερμαινόμενη διαδικασία. Μετά την απορρόφηση της θερμότητας από τη σχετική διαδικασία, το θερμανθέν ψυκτικό επιστρέφει στη μονάδα ψύξης για ψύξη και μετά η διαδικασία επαναλαμβάνεται.
Ποσοστό γλυκόλης σε συστήματα κρύου νερού
Για πολλούς τύπους ψύκτη, η αιθυλενογλυκόλη αναμιγνύεται με νερό σε αναλογία 60/40. Αυτό το υψηλότερο ποσοστό γλυκόλης ενισχύει σημαντικά τις αντιψυκτικές ιδιότητες του μείγματος. Αυτό είναι χρήσιμο σε περιπτώσεις όπου απαιτείται γρήγορη ψύξη. Σε αυτές τις περιπτώσεις, μια διεργασία μπορεί να ψυχθεί σε πολύ χαμηλές θερμοκρασίες χωρίς να παγώσει το ψυκτικό μέσα στις σωληνώσεις του.

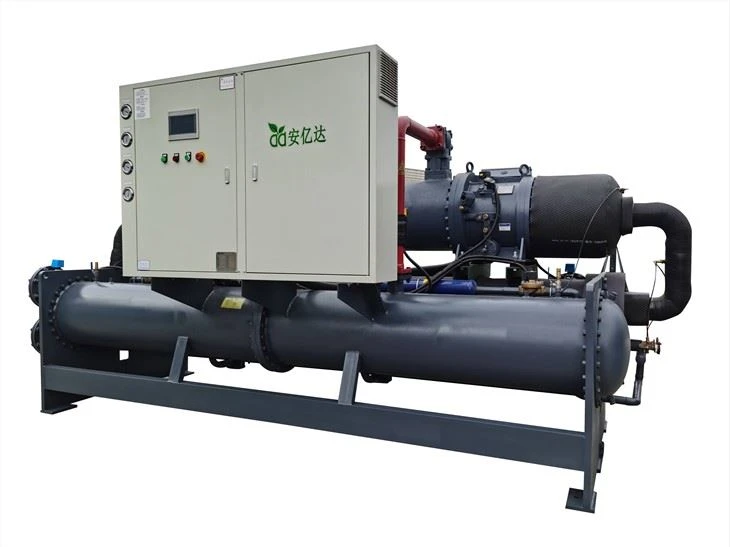

Εδώ ας δούμε ένα παράδειγμα για ψύκτη νερού γλυκόλης για ψύξη ποτών
12000 λίτρα/ώρα δροσερό ποτό από 25 μοίρες έως 4 μοίρες, ο πελάτης απαιτεί υδρόψυκτο ψυκτικό συγκρότημα, το οποίο πρέπει να συνδέσει τον πύργο ψύξης.
Για τον υπολογισμό της ψυκτικής ικανότητας στην πλευρά της γλυκόλης, επιλέξαμε την ικανότητα ψύξης{{0}}m3/h*(25-4)/0.86*1.1=323kw, με βάση την πρίζα 1C.
Σχεδιασμός ανταλλαγής θερμότητας πλάκας: 12000 λίτρα/ώρα ροφήματος είσοδος 25 μοιρών και έξοδος 4 βαθμών, πλευρά γλυκόλης 60 m3/hr 1 μοίρες είσοδος και έξοδος 5 μοίρες.

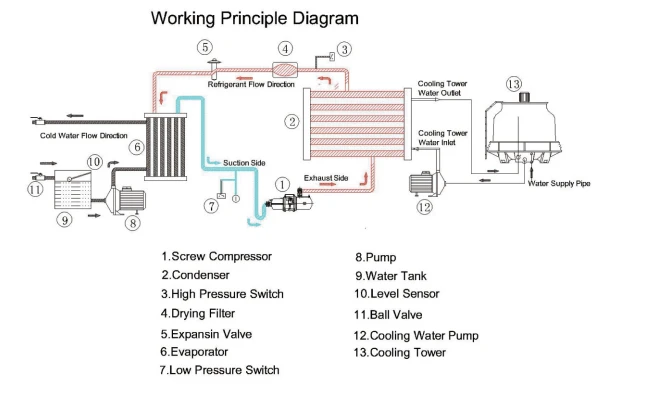

Ας δούμε την αρχή λειτουργίας του συστήματος πύργων ψύξης ψύκτη νερού
Το υδρόψυκτο ψυκτικό συγκρότημα χρησιμοποιεί νερό από έναν εξωτερικό πύργο ψύξης για να απορρίψει τη θερμότητα από ένα αέριο ψυκτικό μέσο στον συμπυκνωτή προτού υποβληθεί σε αλλαγή φάσης σε υγρό.

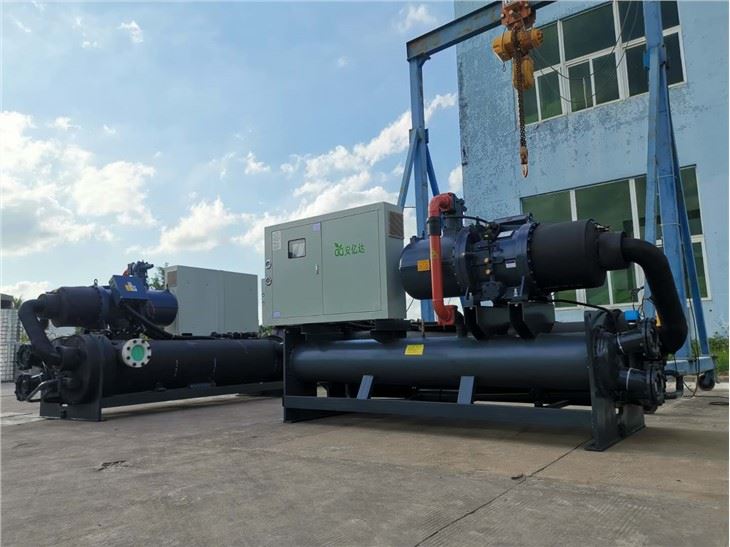

Ας δούμε τις προδιαγραφές του συστήματος πύργου ψύξης του ψύκτη νερού γλυκόλης:
Είδος | Προδιαγραφές / Προμηθευτής | ||
Δυνατότητα ψύξης | Μοντέλο | AYD-34%7β%7β0%7δ}WS | |
KW/hr | 346 | ||
Είσοδος ισχύος | KW | 94.5 | |
Ρεύμα | A | 161.4 | |
Παροχή ηλεκτρικού ρεύματος | 380V-3N-5%7β%7β0%7δ}HZ | ||
Θερμ Εξοδος (βαθμός) | 0-5 | ||
έλεγχος ψυκτικού μέσου | Βαλβίδα εκτόνωσης | ||
Κύκλος ψύξης | 1 | ||
ψυκτικός | R407C | ||
Διάσταση（mm）L*W*H | 3500*1000*1800 | ||
Συμπιεστής | στυλ | ScrEW | |
Μοντέλο | RC-470Β | ||
Ποσ | 1 | ||
Ισχύς συμπιεστή (kw) | 94.5 | ||
Συμπυκνωτής | Στυλ | Shell and Tubes/1 σετ | |
Ροή κρύου νερού（m3/h） | 89.5 | ||
Μέγεθος σωλήνα (") | 6 | ||
Αποστακτήρας | Στυλ | Ανοξείδωτο ατσάλιShell and Tubes/1 σετ | |
Ροή κρύου νερού（m3/h） | 65 | ||
Μέγεθος σωλήνα（"） | 5 | ||
Συσκευή προστασίας | 1,Προστατευτικό φάσης 2,Fχαμηλόςπροστάτης 3,Προστατευτικό υψηλής/χαμηλής τάσης 4,Προστατευτικό υπερθέρμανσης πηνίου 5,Αντιψυκτικό προστατευτικό | ||
Βάρος μονάδας（κιλό） | 2450 | ||
Κύρια μέρη Μάρκα | |||
Συμπιεστής | Χάνμπελ | ||
Ηλεκτρονικός | LS / CHNT | ||
Βαλβίδα εκτόνωσης | Έμερσον | ||
Ηλεκτρικός Έλεγχος | Siemens | ||
Παρατήρηση: Η ικανότητα ψύξης βασίζεται στην έξοδο θερμοκρασία 1C, θερμοκρασία συμπύκνωσης 40C.
RFQ%3α
1.Εφαρμογή του ψύκτη νερού γλυκόλης;
ψύξη ποτών, ψύξη γάλακτος, ψύξη ζυθοποιίας, ψύξη παγοδρομίου, ψύξη παγωτού και ούτω καθεξής.
2.Ποιες πληροφορίες πρέπει να γνωρίζετε για να επιβεβαιώσετε ένα μοντέλο;
Το θερμικό φορτίο, όπως ο ρυθμός ροής, ψύχεται από ποια θερμοκρασία σε ποια θερμοκρασία.
3. Ποιο ψυκτικό συνήθως υιοθετεί;
R404A και R449A.
4.Εάν χρειάζομαι προσαρμοσμένη διαμόρφωση, θα μπορούσατε να ικανοποιήσετε;
Ναι, αντιδιαβρωτικός χώρος, σύστημα κίνησης vsd, split σύστημα όπως απομακρυσμένος συμπυκνωτής αέρα, τηλεχειριστήριο και οτιδήποτε ζητήσατε, θα σας δώσουμε τις λύσεις μας.
